Uvod u dizalice i teške hidrauličke cilindre

Hidraulički cilindri su vitalni mehanički pokretači koji koriste hidrauličku tekućinu pod tlakom za stvaranje linearne sile i gibanja. Oni igraju središnju ulogu u teškim strojevima i opremi za dizanje, pretvarajući hidrauličku energiju u mehanički izlaz. Te su komponente posebno kritične u primjenama u kojima su potrebni visoki i precizno kretanje, poput dizalica i opreme za industrijsku klasu.

U sustavima dizalica i teškim okruženjima, performanse i pouzdanost hidrauličkih cilindara izravno utječu na operativnu učinkovitost i sigurnost. Od dizanja masivnih opterećenja do stabilizacije strukturnih elemenata, pravi hidraulički cilindar može odrediti učinkovitost sustava u ekstremnim radnim uvjetima. Odabir prikladnog cilindra nije samo stvar usklađivanja specifikacija - uključuje procjenu faktora kao što su kapacitet tlaka, zahtjevi za opterećenjem, duljina moždanog udara, konfiguracija ugradnje i otpornost na okoliš.

Ovaj članak daje detaljni pregled hidrauličkih cilindara, usredotočujući se na njihovu primjenu u dizalicama i teškim strojevima. Također istražuje različite vrste cilindra, njihovu konstrukciju i funkcionalnost, ključne kriterije odabira, strategije održavanja i nove tehnologije koje oblikuju budućnost hidrauličkog pokretanja.

Razumijevanje hidrauličkih cilindara

Hidraulički cilindri su mehanički uređaji koji stvaraju linearno gibanje i sile primjenom nekompresibilne hidrauličke tekućine. Sastavni su hidrauličkim sustavima koji se koriste u industrijskoj, građevinskoj i mobilnoj opremi.

Što je hidraulički cilindar?

U svojoj jezgri, hidraulički cilindar sastoji se od cilindrične cijevi, klipa spojenog na šipku i krajnjih kapa. Osnovna funkcija uključuje tekućinu za pod pritiskom na jednoj strani klipa kako bi se stvorio kretanje u štapu. Tlak tekućine prisiljava klip da se produži ili povlači, stvarajući linearno kretanje.

Osnovni principi rada

Hidraulički cilindri djeluju na temelju Pascalovog zakona, koji kaže da se pritisak primijenjen na ograničenu tekućinu prenosi podjednako u svim smjerovima. Kad se hidraulička tekućina ispumpa na jednu stranu cilindra, tlak uzrokuje pomicanje klipa. Generirana sila ovisi o tlaku tekućine i površini klipa.

Ključne komponente hidrauličkog cilindra

• Bačva s cilindrom : Kući se klip i zadržava tekućinu pod pritiskom.
• Štap za klip i klip : Pretvara tlak tekućine u mehaničko gibanje.
• Krajnje kape : Zapečatite oba kraja cijevi i podupiru protok šipke i tekućine.
• Brtve i brtve : Spriječite unutarnje i vanjsko propuštanje.
• Luke : Omogućite hidrauličku tekućinu da uđu i izlaze iz cilindra.

Vrste hidrauličkih cilindara

Hidraulički cilindri dolaze u nekoliko dizajna, a svaki odgovara specifičnim operativnim potrebama i mehaničkim konfiguracijama. Izbor vrste cilindra utječe na ukupne performanse, učinkovitost i radni vijek sustava. Ispod su najčešći tipovi koji se koriste u aplikacijama za strojeve s dizalicama i teškim radnim mašinama.

Jedno glumački cilindri

Opis i funkcija:
Pojedinačni cilindri dizajnirani su tako da primjenjuju silu u samo jednom smjeru - tipično produžetak. Hidraulička tekućina ulazi kroz jedan priključak, gurajući klip prema van. Povratni udar obično se postiže vanjskom silom, poput gravitacije ili opruge.

Prednosti:

• Jednostavan dizajn i niži troškovi
• Manje komponenti dovodi do lakšeg održavanja
• Dobro prilagođen za vertikalne operacije poput dizanja

Nedostaci:

• Ograničeno na jednosmjerna sila
• Potrebna vanjska povratna sila
• Manje kontrole nad kretanjem povlačenja

Tipične aplikacije:

• Platforme za dizanje
• Kreveti za kamione
• Pritisnite opremu s povratkom potpomognute gravitacijom

Dvostruko djelovanje cilindara

Opis i funkcija:
Dvostruko djelovanje cilindara koriste hidraulički tlak za pomicanje klipa u oba smjera - proširenje i povlačenje. Dva priključka kontroliraju protok tekućine s obje strane klipa.

Prednosti:

• Pruža silu u oba smjera
• Veća kontrola nad kretanjem
• Pogodno za horizontalne i vertikalne primjene

Nedostaci:

• Složeniji od pojedinačnih glumačkih cilindara
• Nešto veći troškovi
• Zahtijevaju precizniji upravljački sustavi

Tipične aplikacije:

• Mobilni dizalice
• Građevinska oprema
• Industrijska preša i stezanja sustava

Teleskopski cilindri

Opis i funkcija:
Teleskopski cilindri sadrže više ugniježđenih stupnjeva ili rukava koji se protežu uzastopno. Ovaj dizajn omogućuje duži hod unutar kompaktne uvučene duljine.

Prednosti:

• Svemirski učinkovit s produženim dosegom
• Idealno za aplikacije koje trebaju dugo produženje
• Pruža visoke mogućnosti dizanja

Nedostaci:

• Složenija konstrukcija
• Veći troškovi popravka i održavanja
• Osjetljiv na nošenje ako se ne održava pravilno

Tipične aplikacije:

• Dizalice montirane na kamione
• Zračne platforme za dizanje
• Poljoprivredne prikolice i odlagališta tijela

Zavareni cilindri

Opis i funkcija:
Zavareni cilindri imaju svoje krajnje poklopce zavarene izravno u cijev cilindra, tvoreći kompaktan i izdržljiv dizajn. Obično se koriste u zahtjevnim aplikacijama zbog njihove čvrstoće i niskog profila.

Prednosti:

• Jaka, zapečaćena struktura
• Kompaktan i uštedu prostora
• Pogodno za okruženje visokog pritiska

Nedostaci:

• Teško ih je rastaviti za održavanje
• Nije idealno za često servisirane sustave

Tipične aplikacije:

• Mašinerija
• Teške dizalice
• Industrijski utovarivači i kompaktna oprema

CILINDERS KIDINSKIH ROP

Opis i funkcija:
Cilindri za vezanje šipki koriste vanjske šipke s navojem kako bi držali krajnje kapice na mjestu, što ih olakšava servisiranje i rastavljanje.

Prednosti:

• Jednostavno održavanje i zamjena dijela
• Standardizirane komponente
• Obično dostupno i isplativo

Nedostaci:

• Manje robustan za ekstremne operacije
• Glomazno zbog kravate šipki
• Potencijal za labavljenje štapa u postavkama visoke vibracije

Tipične aplikacije:

• Tvornički sustavi automatizacije
• Oprema za rukovanje materijalima
• Lagana industrijska mašina

Svaka vrsta hidrauličkog cilindra ima jedinstvene strukturne značajke i karakteristike performansi. Odabir ispravnog ovisi o faktorima specifičnim za primjenu kao što su smjer sile, ograničenja prostora, zahtjevi za opterećenje i pristupačnost održavanja.

Crane hidraulički cilindri : Posebne aplikacije

Hidraulički cilindri su ključni za funkcionalnost dizalica, pružajući potrebnu silu i kontrolu za podizanje, snižavanje, produljenje i rotiranje teških opterećenja. Ovi cilindri su izrađeni da izdrže visoke pritiske, ponavljajuće kretanje i različite uvjete okoliša. Ovisno o slučaju i slučajevima upotrebe dizalice, hidraulički cilindri prilagođeni su kako bi udovoljili određenim mehaničkim i sigurnosnim zahtjevima.

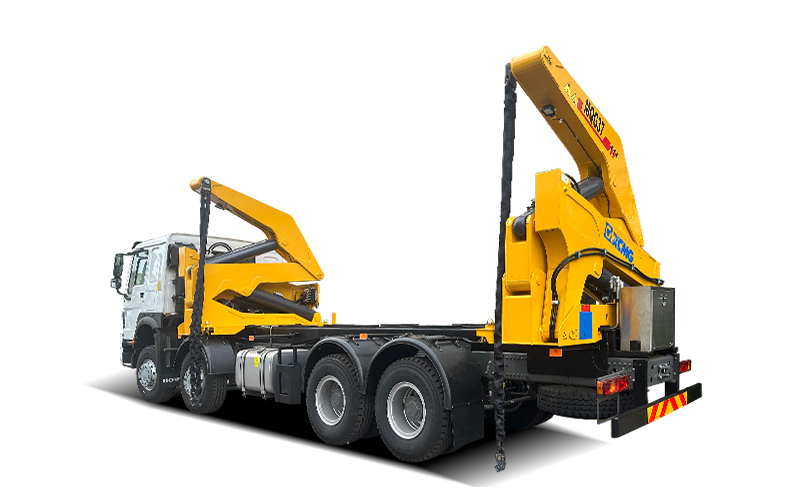

Koristite u mobilnim dizalicama

Mobilne dizalice, često montirane na kamionima ili bazama puzanja, u velikoj mjeri se oslanjaju na hidrauličke cilindre za artikulaciju procvata, teleskopiranje, raspoređivanje outrigger -a i dizanje opterećenja. Ovi cilindri moraju raditi pod dinamičkim opterećenjima i različitim kutovima uz održavanje precizne kontrole.

Ključne karakteristike:

• Materijali visoke čvrstoće za podupiranje teškog dizanja
• Kompaktni, visokotlačni cilindri za produženje procvata
• Teleskopski cilindri kako bi osigurali duži doseg u kompaktnom obliku

Područja prijave:

• Teleskopski pokret
• Outrigger proširenje i povlačenje
• Stabilizacijski sustavi

Koristite u nadzemnim dizalicama

Nadzemne dizalice, koje se obično koriste u industrijskim i proizvodnim postrojenjima, koriste hidrauličke cilindre za kretanje dizanja i kolica, posebno u dizajnu gdje se električni motori nadopunjuju ili zamjenjuju hidrauličkim pogonima.

Ključne karakteristike:

• Glatka i ponovljiva kontrola pokreta
• Kompaktni zavareni cilindri za uštedu prostora
• Poboljšana mehanizmi za zaključavanje sigurnosti i sigurnosti

Područja prijave:

• Mehanizmi vertikalnog dizanja
• Pokretanje mosta i kolica
• Značajke kočenja u hitnim slučajevima ili opterećenja

Korištenje u građevinskim dizalicama

Građevinske dizalice, uključujući tornjeve dizalice i dizalice s grubim terapima, okreću se visokim strukturnim opterećenjima i često djeluju u teškim vanjskim uvjetima. Hidraulički cilindri koji se koriste u tim dizalicama moraju osigurati visoki kapacitet opterećenja, izdržljivost i otpornost na koroziju.

Ključne karakteristike:

• Prevlaci otporni na koroziju za upotrebu na otvorenom
• Teška konstrukcija za rad visokog ciklusa
• Pečate i brisači dizajnirani za prljavo ili abrazivno okruženje

Područja prijave:

• Mehanizmi lupanja i ubijanja
• Teleskopski odjeljci procvata
• Sustavi za rukovanje i pozicioniranje opterećenja

Razmatranja dizajna za cilindre dizalica

Prilikom dizajniranja ili odabira hidrauličkih cilindara za aplikacije za dizalice, obično se prioritetno prioritet sljedeći faktori:

• Kapacitet ležaja opterećenja: Dizalice često upravljaju dinamičnim i fluktuirajućim opterećenjima. Cilindri moraju biti sposobni izdržati i statičko i udarno opterećenje.
• Precizna kontrola: Glatka i točna kontrola od vitalnog je značaja za sigurnost tijekom dizanja i pozicioniranja.
• Sigurnosni zahtjevi: Ugrađeni ventili za zaključavanje, uređaji za ublažavanje tlaka i suvišni sustavi pomažu u sprečavanju nesreća.
• Otpor okoliša: Vanjske dizalice zahtijevaju zaštitu od vlage, prašine, izloženosti UV -u i fluktuacije temperature.
• Servisibilnost: U mobilnim operacijama je bitna sposobnost pregleda i održavanja cilindara bez značajnih zastoja.

Hidraulički cilindri u dizalicama više su od samo pokretača-oni su sigurnosno kritične komponente koje doprinose i učinkovitosti i pouzdanosti sustava dizanja.

Teški hidraulički cilindri: specifične primjene

Teški hidraulički cilindri su dizajnirani za zahtjevne zadatke koji uključuju ekstremnu silu, visoki tlak i kontinuirani rad. Ovi cilindri su kritične komponente u industrijama kao što su izgradnja, rudarstvo i teška proizvodnja, gdje su performanse opreme i pouzdanost najvažniji. Njihova robusna značajke konstrukcije i specijaliziranih dizajna omogućuju im učinkovito funkcioniranje u teškim radnim uvjetima i okruženjima s velikim opterećenjem.

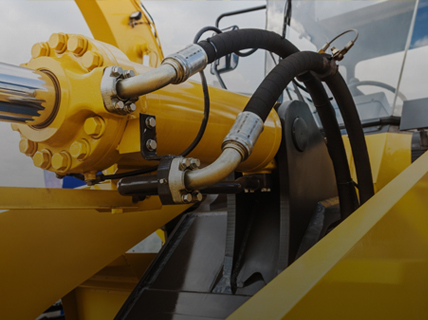

Koristite u EarthMoving opremi

Earthmoving strojevi poput bagera, buldožera i utovarivača kotača ovise o hidrauličkim cilindrima za kopanje, dizanje, guranje i upravljanje. Ove aplikacije zahtijevaju cilindre s visokom izlaznom silom, otpornošću na abraziju i dugotrajnim vijek trajanja.

Ključne uloge:

• Artikulacija ruku, nosača i kante u bagerima
• Dizanje noža i naginjanje u buldožerima
• Kontrola upravljača i kanti u utovarivačima

Zahtjevi za dizajn:

• Očvrsnute površine da se odupru prljavštini i udaru
• Bačve s teškim zidom za rukovanje visokim unutarnjim pritiscima
• Pouzdane brtve za sprječavanje onečišćenja

Koristite u rudarskoj opremi

Rudarske operacije uključuju strojeve s velikim utjecajem, kao što su drobilice stijena, bušilice i kamioni. Hidraulički cilindri koji se koriste u tim strojevima moraju raditi pod stalnim velikim opterećenjima, otporni na koroziju i izdržati izloženost abrazivnom materijalu.

Ključne uloge:

• Operacije bušenja i dosadnih
• Sustavi ovjesa u kamionima
• Oprema za razbijanje stijena i drobljenje

Zahtjevi za dizajn:

• Ocjene visokog pritiska za duboko bušenje
• Prevlaci otporni na koroziju za izlaganje kemikalijama
• Izvađeno izdržljive brtve za rukovanje abrazivnom prašinom

Korištenje u industrijskim prešama

Hidraulične preše koje se koriste u proizvodnji, oblikovanju metala i recikliranju oslanjaju se na hidrauličke cilindre kako bi se nanijeli ogroman tlak za oblikovanje ili komprimiranje materijala. Ovi cilindri moraju pružiti preciznu, konzistentnu silu kroz dugotrajne cikluse.

Ključne uloge:

• Primjene kovanja i žigosanja
• Sakupljanje materijala u sustavima za recikliranje
• Komponenta koja formira i umre prešanje

Zahtjevi za dizajn:

• Precizno-zemljane šipke za glatko aktiviranje
• Ojačane krajnje kapice i ležajevi za stabilnost
• Brtve otporne na temperaturu za grijana okruženja

Razmatranja dizajna za teške cilindre

Odabir ili dizajniranje teških hidrauličkih cilindara zahtijeva pažnju na performanse, trajnost i sigurnosne faktore:

• Kapacitet pritiska: Mora izdržati trajne i vršne pritiske bez deformacije ili curenja.
• Život ciklusa: Visokofrekventni operacija potražnja cilindara s ocijenjenom za dugoročnu trajnost i minimalno trošenje.
• Odabir materijala: Alloov čelik, toplinska obrada i otvrdnjavanje površine često se koriste za poboljšanje čvrstoće i dugovječnosti.
• Tehnologija pečata: Napredni sustavi brtvljenja sprječavaju unutarnje i vanjsko curenje i upravljaju kretanjem velike brzine.
• Konfiguracija ugradnje: Stil montiranja mora podržavati teška opterećenja i omogućiti stabilan rad pod visokom snagom.

Teški hidraulički cilindri pokretačka su snaga snage i preciznosti opreme velikih razmjera. Njihova je uloga središnja u osiguravanju nesmetanog rada, maksimalnog izlaza i sigurnosti operatera u nekim od najizazovnijih svjetskih industrijskih okruženja.

Ključna razmatranja pri odabiru a Hidraulički cilindar

Odabir pravog hidrauličkog cilindra ključno je za postizanje pouzdanih performansi, minimiziranje zastoja i osiguranje sigurnosti sustava. Bilo da se cilindar koristi u dizalici, rudarskom stroju ili industrijskom tisku, mora se procijeniti nekoliko tehničkih i okolišnih čimbenika kako bi se cilindar uskladio s njegovim zahtjevima za primjenu.

Kapacitet

Utvrđivanje potrebnog opterećenja:
Opadnik opterećenja odnosi se na maksimalnu silu koju hidraulički cilindar može sigurno izvesti. To ovisi o klipnom području i tlaku sustava. Precizno izračunavanje zahtjeva za opterećenje, uključujući statička i dinamička opterećenja, osigurava da cilindar može izvesti bez naprezanja ili kvara.

Čimbenici sigurnosti:
Pravilna sigurnosna granica - sitno 1,5 do 2 puta više od očekivanog radnog opterećenja - ugrađena je u dizajn kako bi se tijekom vremena nadoknadila neočekivani stres, udarne opterećenja i umor. Podcjenjivanje zahtjeva za opterećenje može dovesti do preranog trošenja ili katastrofalnog kvara.

Radni pritisak

Usklađivanje cilindra s tlakom sustava:
Hidraulički sustavi djeluju u različitim rasponima tlaka, ovisno o strojevima i zadatku. Uobičajeni industrijski sustavi kreću se od 2.000 do 5000 psi, dok specijalizirane aplikacije mogu premašiti to. Cilindri moraju biti ocijenjeni ne samo normalnim radnim tlakom, već i šiljcima tlaka.

Ocjene tlaka i sigurnosne marže:
Proizvođači obično navode maksimalni nazivni tlak, uključujući ugrađene sigurnosne marže. Važno je osigurati da sve komponente - kilindar, brtve, okovi - mogu podnijeti određeni pritisak bez rizika od curenja ili pucanja.

Dužina udara

Izračunavanje potrebne duljine udara:
Duljina hoda je udaljenost koju klip šipka putuje od potpuno uvučene do potpuno produžene. To se mora pažljivo izračunati na temelju pokreta koji zahtijeva aplikacija. Prekomjerno dugi potezi kompaktnog dizajna mogu uzrokovati savijanje štapa ili nestabilnost.

Utjecaj na dizajn cilindra:
Dulji potezi mogu zahtijevati vodiče ili nosače šipki kako bi se spriječilo izbočenje. Teleskopski cilindri često se koriste kada ograničenja prostora ograničavaju mogućnost korištenja dugog u jednom stupnju.

Montažni stil

Različite mogućnosti ugradnje:
Hidraulički cilindri dostupni su u nekoliko konfiguracija ugradnje, uključujući:

• Prirubnica: Nudi kruto i fiksno pozicioniranje, pogodno za primjenu prave linije.
• Clevis Mount: Omogućuje okretno kretanje, idealno za veze ili gdje je potrebno kutno kretanje.
• Trunnion Mount: Prikladno za aplikacije koje zahtijevaju rotaciju bočno-na stranu ili složene staze pokreta.

Odabir odgovarajućeg stila ugradnje:
Izbor ovisi o uzorku kretanja, smjeru opterećenja i poravnanju komponenti stroja. Pravilna montaža smanjuje habanje i sprječava bočno opterećenje, što može oštetiti cilindar i njegove brtve.

Okolišni čimbenici

Temperatura, korozija i druga okolišna razmatranja:
Hidraulički cilindri mogu raditi u ekstremnim uvjetima, kao što su temperature zamrzavanja, visoka toplina, u okruženju slane vode ili abrazivna prašina. Ovi čimbenici utječu na odabir materijala cilindra, sastav brtve i površinske tretmane.

Odabir materijala za oštra okruženja:

• Nehrđajući čelik ili kromirane šipke: Poboljšati otpornost na koroziju
• Nikal ili epoksidni premazi: Zaštititi od kemijskog izlaganja
• Pečate visoke temperature: Održavati performanse pod toplinskim stresom
• Brisači i strugači šipki: Držite krhotine iz unutrašnjosti cilindra

Odabir pravog hidrauličkog cilindra uključuje više od odgovarajuće dimenzije. Zahtijeva sveobuhvatnu analizu mehaničkog opterećenja, tlaka sustava, izloženosti okolišu, profila pokreta i operativne sigurnosti. Ulaganje u dobro određeni cilindar pomaže poboljšati performanse sustava, proširiti život opreme i smanjenje dugoročnih operativnih troškova.

Održavanje hidrauličkog cilindra

Pravilno održavanje presudno je za osiguranje pouzdanih performansi i produženog radnog vijeka hidrauličkih cilindara, posebno u zahtjevnim okruženjima kao što su gradilišta, proizvodna pogona i rudarske operacije. Dobro održavan hidraulički cilindar ne samo da smanjuje rizik od neuspjeha, već i poboljšava učinkovitost i smanjuje operativne troškove.

Redovni inspekcijski postupci

Rutinske vizualne i funkcionalne inspekcije pomažu u otkrivanju ranih znakova habanja ili neispravnosti. Uobičajene provjere uključuju:

• Stanje pečata: Potražite znakove curenja, pucanja ili deformacije oko brtve šipke i žlijezda.
• Površina štapa: Pregledajte ima li bodovanja, pittinga ili korozije, što može oštetiti unutarnje brtve ili kompromisni rad cilindra.
• Točke montiranja: Provjerite ima li problema s usklađivanjem, labavih vijaka ili znakova konstrukcijskog stresa oko montažnih područja.
• Priključci crijeva: Osigurajte da su hidrauličke linije tijesne i bez curenja ili abrazije.

Redovita inspekcija trebala bi slijediti definirani raspored na temelju operativnih sati ili kalendarskih intervala, ovisno o korištenju opreme.

Podmazivanje najbolje prakse

Iako je većina hidrauličkih cilindara samo-podmaziva hidraulička tekućina, neke komponente-poput Clevis igle ili nosača Trunnion-mogu biti periodično ručno podmazivanje.

• Koristite mast koji je preporučen proizvođačem: Nespojiva maziva mogu smanjiti brtve ili utjecati na performanse.
• Očistite prije podmazivanja: Prije nanošenja masti moraju ukloniti čestice prljavštine ili abrazivne čestice.
• Izbjegavajte prekomjerno podmazivanje: Prekomjerna mast može privući prašinu i krhotine, ubrzavajući habanje, a ne sprječavajući je.

Održavanje pravilnog podmazivanja minimizira trenje, povećava kontrolu kretanja i sprječava kontakt od metala do metala što dovodi do preranog trošenja.

Savjeti za preventivne održavanja

Preventivno održavanje nadilazi reaktivne popravke rješavanjem potencijalnih problema prije nego što dovedu do neuspjeha. Najbolje prakse uključuju:

• Čistoća tekućine: Kontaminirana hidraulička tekućina jedan je od vodećih uzroka kvara cilindra. Redovito zamijenite filtre i provjerite kvalitetu tekućine.
• Ciklusi zamjene brtve: Zamijenite brtve proaktivno tijekom zakazanog stanke kako biste izbjegli neplanirane prekide.
• Provjere poravnanja: Neispravljanje može uzrokovati bočno utovar, što dovodi do neravnomjernog trošenja šipki i brtva.
• Zaštitne mjere: Ugradite palice ili štitnike u okruženjima u kojima su prevladavaju prašina, blato ili krhotine.
• Kontrole okoliša: Koristite grijače, hladnjake ili omote izolacije prilikom rada u ekstremnim temperaturama kako biste zadržali viskoznost tekućine u optimalnim rasponima.

Preventivni pristup ne samo da hidraulički sustavi rade nesmetano, već i doprinosi sigurnosti operatera i isplativim operacijama.

Dosljedno održavanje temelj je pouzdanosti hidrauličkog sustava. Uspostavljanjem jasnog plana održavanja koji uključuje inspekcije, podmazivanje i preventivne mjere, vlasnici opreme mogu značajno proširiti životni vijek hidrauličkih cilindara i smanjiti vjerojatnost neplaniranog zastoja ili skupih kvarova.

Rješavanje problema uobičajenih problema s hidrauličkim cilindrom

Čak i uz pravilno dizajn i rutinsko održavanje, hidraulički cilindri mogu s vremenom imati problema s performansama. Prepoznavanje ranih znakova upozorenja i razumijevanje njihovih uzroka pomažu u sprečavanju da se mali problemi eskaliraju u skupe neuspjehe. Ispod su neki od najčešćih problema s hidrauličkim cilindrom i kako ih učinkovito riješiti.

Identificiranje uobičajenih pitanja

1. Propuštanje hidrauličke tekućine:
Propuštanja oko šipke, priključaka ili brtve su među najčešćim problemima. Oni mogu biti uzrokovani istrošenim brtvama, ogrebotinama na šipci, nepravilnom ugradnjom ili prekomjernim unutarnjim tlakom.

2. Polačna ili trzaja:
Cilindri koji se kreću pogrešno ili sporije nego inače mogu se baviti unutarnjim curenjem, zarobljenim zrakom, kontaminiranom tekućinom ili oštećenim brtvama.

3. Drift cilindra:
Kad se cilindar proširi ili se povuče sam bez unosa, to je često zbog unutarnjeg zaobilaza (tekućina koja curi pored brtve klipa), neispravnih ventila ili pogrešnog tlaka sustava.

4. Pregrijavanje:
Prekomjerno stvaranje topline može smanjiti viskoznost tekućine i oštetiti brtve. Uzroci uključuju visoki tlak sustava, preopterećenje ili loše rasipanje topline.

5. Deformacija šipke ili bodovanje:
Savijeni ili ocijenjeni štap ukazuje na bočno opterećenje, neusklađivanje ili onečišćenje. To može dovesti do oštećenja brtve, curenja i eventualnog kvara cilindra.

6. Vanjska kontaminacija:
Blato, prašina ili kemikalije na površini šipke mogu se povući u cilindar tijekom povlačenja, ubrzavajući unutarnje trošenje.

Koraci za rješavanje problema

Korak 1: Vizualni pregled
Provjerite cilindar ima li vidljivih oštećenja, propuštanja ulja, usavršavanja neusklađenosti i onečišćenja. Obratite posebnu pozornost na štap, pečate i okove.

Korak 2: Ispitivanje tlaka
Ispitajte hidraulički tlak na otvorima cilindra kako biste utvrdili da li problem potječe iz samog cilindra ili šireg hidrauličkog sustava.

Korak 3: Procjena pečata
Pregledajte unutarnje brtve je li cilindar rastavljen. Potražite spljoštavanje, pucanje, otekline ili ekstruziju - znakove koji ukazuju na nespojivost ili habanje tekućine.

Korak 4: Provjerite usklađivanje i montažu
Provjerite je li cilindar pravilno usklađen s smjerom opterećenja i da li je hardver za ugradnju siguran i neoštećen.

Korak 5: Analizirajte stanje tekućine
Provjerite hidrauličku tekućinu za promjenu boje, metalne čestice ili onečišćenje. Prljavu ili degradiranu tekućinu treba zamijeniti i ispitati filtri.

Kada popraviti vs.

Popravite kada:

• Pitanje je ograničeno na brtve, ležajeve ili površinsko habanje.
• Cilindrična cijev i šipka su strukturno netaknuti.
• Troškovi zastoja i popravka su upravljivi.
• Komplet za popravak dostupan je za model cilindra.

Zamijenite kad:

• Šipka je ozbiljno savijena ili postignuta.
• Cilindar ima opsežnu koroziju ili pucanje umora.
• Pristup troškova popravljanja ili premašite troškove zamjene.
• Učinkovitost se ne može pouzdano obnoviti popravcima.

Znati kada popraviti i kada zamijeniti cilindar ravnoteža je između troškova, vremena i rizika. Brza intervencija i pravilna dijagnostika mogu smanjiti ukupni prekid sustava i spriječiti srodne štete od komponenti.

Popravak hidrauličkog cilindra

S vremenom hidraulički cilindri mogu osjetiti habanje i oštećenja koja zahtijevaju više od rutinskog održavanja. Popravak hidrauličkog cilindra može vratiti svoje performanse i proširiti svoj operativni vijek - često s nižom cijenom od potpune zamjene. Ovisno o ozbiljnosti i prirodi problema, popravci se mogu kretati od jednostavne zamjene brtve do ponovnog mahinga za punu šipku ili obnavljanja bačve.

Osnovne tehnike popravka

1. Rastalo:
Započnite sigurno isključivanjem cilindra iz hidrauličkog sustava i uklanjanjem iz opreme. Temeljito očistite vanjštinu kako biste spriječili onečišćenje. Pažljivo rastavljajte jedinicu, primjećujući orijentaciju komponenti za točno ponovno sastavljanje.

2. Pregled komponenti:
Svaka komponenta - piston, šipka, brtve, bačva s cilindrom i žlijezda - trebala bi se pregledati na habanje, deformaciju, koroziju ili pukotine. Uobičajeni alati za inspekciju uključuju čeljusti, mikrometre i pokazatelje biranja.

3. Poliranje i čišćenje:
Male ogrebotine na šipkama često se mogu polirati pomoću abraziva finih griva. Čišćenje unutarnjih površina neophodno je za uklanjanje metalnih čestica, mulja ili degradiranih ostataka tekućine.

4. Zamjena istrošenih dijelova:
Oštećene ili istrošene brtve, čahure i nosača treba zamijeniti pomoću kompleta odobrenih od proizvođača. Ako je šipka nabrijana ili savijena, može zahtijevati ispravljanje ili ponovni oblik.

5. Ponovno sastavljanje i testiranje:
Nakon zamjene potrebnih dijelova, ponovno sastavite cilindar slijedeći odgovarajuće specifikacije zakretnog momenta. Provedite test tlaka ili test ciklusa kako biste provjerili integritet brtvljenja i glatko djelovali prije ponovnog ugradnje cilindra.

Zamjena pečata

Neuspjeh brtve jedan je od najčešćih razloga kvara hidrauličkog cilindra. Zamjena brtvila obično je ekonomičan popravak koji može vratiti performanse i spriječiti curenje.

Vrste brtvila za zamjenu:

• Walls Walls: Spriječiti da tekućina curi iz cilindra.

• BEALNI Klip: Održavajte pritisak između komora cilindra.

• Brtve za brisanje: Uklonite zagađivače iz šipke dok se povlači.

• O-prstenovi i rezervni prstenovi: Omogućite dodatno brtvljenje na kritičnim zglobovima.

Najbolje prakse:

• Uvijek koristite brtve koje odgovaraju originalnim specifikacijama.

• Očistite žljebove brtve i pregledajte na Nicks ili Burrs prije ugradnje novih brtvila.

• Podmažite brtve s kompatibilnom hidrauličkom tekućinom prije ponovnog sastavljanja kako biste izbjegli suhe započinje.

Kada potražiti profesionalne usluge popravka

Iako se osnovni popravci mogu obaviti u kući s pravim alatima i iskustvom, neke situacije pozivaju na stručnu pažnju:

• Jaka oštećenja: Duboko ocjenjivanje šipki, puknute cijevi ili slomljenih krajnjih kapica često zahtijevaju specijaliziranu obradu ili zavarivanje.

• Precizni zahtjevi: Cilindre u visoko preciznoj opremi ili sigurnosno-kritičnim primjenama treba popraviti i testirati certificirani tehničari.

• Prilagođeni cilindri: Popravi za prilagođene ili neuobičajene cilindre mogu uključivati specijalizirane dijelove ili komponente obrnutog inženjeringa.

• Ispitivanje i certificiranje: Profesionalne trgovine često pružaju testiranje nakon ponovnog popravljanja (ispitivanje pritiska, provjere istjecanja) i nude jamstva za njihov rad.

Partnerstvo s iskusnom hidrauličkom uslugom popravljanja može umanjiti rizik od nepravilnih popravaka i osigurati da cilindar zadovoljava OEM specifikacije i sigurnosne standarde.

Pravovremeni i učinkovit popravak hidrauličkog cilindra može obnoviti performanse, smanjiti prekid opreme i proširiti radni vijek vrijednih strojeva. Znajući kojim se problemima može riješiti interno, a koji zahtijevaju profesionalnu stručnost ključno je za upravljanje dugoročnom operativnom učinkovitošću.

Top proizvođači hidrauličkih cilindra

Kada se pouzdanost, sigurnost i performanse ne mogu pregovarati, biranje hidrauličkih cilindara od pouzdanih proizvođača je neophodno. Ugledni dobavljači ne samo da pružaju visokokvalitetne proizvode, već nude i inženjersku podršku, usluge prilagodbe i globalne logističke mogućnosti. Ispod su neki od vodećih proizvođača u industriji hidrauličkog cilindra, prepoznati po inovaciji, izdržljivosti i usklađenosti s međunarodnim standardima.

Parker Hannifin

Pregled:
Parker je globalni lider u tehnologijama pokreta i upravljanja, nudeći širok raspon hidrauličkih cilindara za industrijsku i mobilnu aplikaciju. Njihovi cilindri poznati su po preciznom inženjerstvu, trajnosti i podršci za okruženje visokog tlaka.

Ponuda proizvoda:

• Teški industrijski zavareni cilindri
• NFPA CILINDERS CILINDA
• Cilindri za rudarstvo, morsku i naftu i plin

Bosch Rexroth

Pregled:
Bosch Rexroth nudi sveobuhvatan portfelj hidrauličkih pokretača, uključujući i standardna i prilagođena rješenja cilindra. Njihovi proizvodi udovoljavaju međunarodnim standardima kvalitete i koriste se u sektorima kao što su energija, infrastruktura i teški strojevi.

Ponuda proizvoda:

• Cilindri mlina i kravate šipke
• Teleskopski cilindri za mobilne aplikacije
• Inteligentni cilindri s integriranim senzorima položaja

Gusjenica hidraulika

Pregled:
Caterpillar proizvodi teške hidrauličke cilindre za vlastitu liniju građevinske i rudarske opreme, ali također isporučuje OEM-ovima na globalnoj razini. Ovi cilindri izrađeni su za izdržljivost u ekstremnim uvjetima.

Ponuda proizvoda:

• Čvrsti cilindri za golubove, utovarivače i bagere
• Dugotrajni sustavi za brtvljenje i šipke otporne na koroziju
• Usluge obnavljanja i popravka

Eaton hidraulika

Pregled:
Eaton nudi hidraulične cilindre visokih performansi prilagođenih mobilnim i industrijskim sustavima. S snažnim naglaskom na pouzdanost, njihovi se cilindri koriste u poljoprivredi, morskoj i zrakoplovnoj industriji.

Ponuda proizvoda:

• Industrijski cilindri s velikim prolazom
• Kompaktni cilindri mobilne opreme
• Visoki ciklus visokog ciklusa

Hidratech industrija

Pregled:
Specijalizirana za velike i prilagođene hidrauličke cilindre, Hydratech Industries služi sektorima kao što su energija vjetra, bušenje na moru i težak transport. Poznati su po svojoj inženjerskoj stručnosti i dizajnerskoj podršci specifičnom za projekte.

Ponuda proizvoda:

• Cilindri velikog promjera i dugotrajnih
• Hidraulički nagib cilindara za vjetroturbine
• Cilindri za morske dizalice i sustave za dizanje

Ligon Industries

Pregled:
Kao jedan od najvećih sjevernoameričkih dobavljača hidrauličkih cilindara, Ligon djeluje putem mreže tvrtki, a svaka je poslužila tržišta niša. Njihova fleksibilnost i reakcija čine ih preferiranim dobavljačem za prilagođena i OEM rješenja.

Ponuda proizvoda:

• Zavareni cilindri za tijelo i kravate
• Teleskopiranje cilindara za odlagališta i odbijanja vozila
• Kratko vrijeme za izradu prilagođene proizvodnje

Ovi proizvođači predstavljaju presjek tržišta hidrauličkog cilindra, od standardiziranih cilindara za masovnu proizvodnju do visoko prilagođenih jedinica za složene primjene. Odabir proizvođača uključuje razmatranje ne samo specifikacije proizvoda, već i tehničku podršku, globalne servisne mreže i mogućnost ispunjavanja zahtjeva za usklađenost ili certificiranje.

Budući trendovi u tehnologiji hidrauličkog cilindra

Kako se industrije guraju prema učinkovitijim, inteligentnim i ekološki svjesnim strojevima, tehnologija hidrauličkog cilindra i dalje se razvija. Napredak u materijalima, integraciji elektronike i optimizaciji dizajna oblikuju budućnost ovih kritičnih komponenti. Ispod su ključni trendovi za koje se očekuje da utječu na razvoj i primjenu hidrauličkog cilindra u godinama koje su pred nama.

Napredak u materijalima i površinskim tretmanima

Kako bi zadovoljili veće zahtjeve za performanse i proširili život, proizvođači prihvaćaju napredne materijale i površinske tehnologije:

• Legure visoke snage: Upotreba čelika i kompozitnih materijala obrađenog toplinom povećava kapacitet opterećenja bez dodavanja prekomjerne težine.
• Prevlaci otporni na koroziju: Chrome alternative poput nikla ili šipki obloženih keramikom pružaju pojačanu otpornost na habanje, kemikalije i degradaciju okoliša.
• Obloge za niskost i materijali za brtve: Novi polimeri i sintetički materijali smanjuju gubitak energije i poboljšavaju glatkoću pokreta pod visokim tlakom.

Ove materijalne inovacije doprinose duljim intervalima održavanja i pouzdanijim postupcima u teškim ili kontinuiranim uvjetima.

Pametni hidraulički cilindri i IoT integracija

Uz rastuću upotrebu tehnologija industrije 4.0, hidraulički cilindri sve su više integrirani sa senzorima i upravljačkim sustavima kako bi se omogućilo praćenje i automatizaciju u stvarnom vremenu.

• Senzori položaja i tlaka: Ugrađeni senzori pružaju kontinuirane povratne informacije o položaju klipa, sili tereta i pritisku, poboljšanju točnosti i sigurnosti.
• Nadgledanje stanja: Pametni cilindri otkrivaju rane znakove habanja, curenja ili preopterećenja, omogućavajući prediktivno održavanje i minimiziranje zastoja.
• Daljinska dijagnostika: Povezani cilindri prenose operativne podatke u centralizirane sustave za praćenje performansi i daljinsko rješavanje problema.

Ove su značajke posebno vrijedne u sektorima kao što su rudarstvo, logistika, zrakoplovna i automatizirana proizvodnja, gdje su produženje i preciznost kritični.

Poboljšanja energetske učinkovitosti

Smanjenje potrošnje energije u hidrauličkim sustavima postalo je prioritet zbog rastućih operativnih troškova i brige o okolišu.

• Hydraulics sensing opterećenja: Prilagodljivi sustavi podešavaju protok tekućine i pritisak kako bi odgovarali potražnji opterećenja, smanjujući višak energije.
• Lagani dizajn cilindra: Poboljšani materijali i strukturna optimizacija pomažu u smanjenju težine, što zauzvrat snižava zahtjeve za napajanje u mobilnoj opremi.
• Elektro-hidraulički hibridni sustavi: Integracija električnih pogona s hidrauličkim pokretačima povećava kontrolu i smanjuje gubitak energije u usporedbi s tradicionalnim sustavima.

Ovi napredak ima za cilj da hidraulični cilindri budu održiviji uz održavanje ili poboljšanje performansi u zahtjevnim primjenama.

Prilagodba i modularni dizajn

Moderna oprema često zahtijeva prilagođena rješenja, a ne komponente izvan polica. Proizvođači se kreću prema modularnijim, prilagodljivim dizajnima cilindra:

• Konfigurirajuće platforme cilindra: Kupci mogu odrediti veličinu provrta, dužinu moždanog udara, stil montiranja i senzorski paketi iz standardiziranog skupa opcija.

• Rješenja specifična za aplikaciju: Od kompaktnih cilindara za sustave ograničene na prostor do predimenzioniranih cilindara za operacije na moru, prilagođavanje omogućuje bolje usklađivanje s funkcionalnim potrebama.

Ovaj pomak prema modularnosti skraćuje vrijeme olova i čini rješenja visokih performansi pristupačnijim u industrijama.

Hidraulički cilindri više nisu samo jednostavni mehanički uređaji. Kako se pametne tehnologije i prakse održivih inženjerskih inženjerstva više integriraju u industrijske sustave, hidraulički cilindri se razvijaju u inteligentne, učinkovite i komponente svjesne primjene. Ove inovacije obećavaju poboljšati performanse, smanjiti operativne troškove i otvarati nove mogućnosti kroz izgradnju, proizvodnju, energiju i šire.

Zaključak

Hidraulički cilindri su temeljne komponente u dizalicama i strojevima s velikim dužnim, pružajući linearnu silu i precizno kretanje potrebno za složeno podizanje, guranje i pozicioniranje. Razumijevanje različitih vrsta - poput pojedinačnog djelovanja, dvostrukog djelovanja, teleskopskih, zavarenih i cilindara šipki - pomaže u odabiru pravog rješenja za specifične primjene.

Hidraulički cilindri dizalica moraju udovoljiti strogim zahtjevima za opterećenjem, sigurnošću i otpornošću na okoliš, dok teški cilindri u zemljanim, rudarskim i industrijskim prešama zahtijevaju izdržljivost, izdržljivost tlaka i pouzdano brtvljenje. Odabir hidrauličkog cilindra uključuje pažljivo uzimanje u obzir zahtjeva za opterećenje, radnim pritiscima, dužinom moždanog udara, stilom ugradnje i okolišnim čimbenicima kako bi se osigurala optimalna performanse i dugovječnost.

Redovito održavanje, uključujući inspekcije, podmazivanje i preventivnu skrb, igra kritičnu ulogu u sprečavanju uobičajenih problema poput curenja, sporog rada i oštećenja štapa. Pravovremeno rješavanje problema i popravke, bilo da se radi u kući ili profesionalnim uslugama, pomažu u izbjegavanju skupog zastoja i produljenja vijek trajanja cilindra.

Partnerstvo s uglednim proizvođačima osigurava pristup kvalitetnim komponentama namijenjenim zahtjevnim uvjetima i potpomognutom tehničkom podrškom. Gledajući unaprijed, napredak u materijalima, integracija pametnih senzora, energetska učinkovitost i modularni dizajn pokreću evoluciju hidrauličkih cilindara u pametnija, učinkovitija i prilagodljivija rješenja.

Odabirom odgovarajućeg hidrauličkog cilindra i učinkovito održavanje, operateri mogu poboljšati performanse opreme, poboljšati sigurnost i smanjiti operativne troškove-ključni čimbenici u uspjehu bilo koje teške ili dizalice.
