Istraživanje hidrauličkih cilindara: kako pokreću vaše strojeve

Hidraulički cilindri bitne su komponente u modernim strojevima, igraju ključnu ulogu u industrijama od građevinarstva i poljoprivrede do proizvodnje i transporta. Često se zove linearni aktuatori , hidraulički cilindri pretvor hidraulička energija u mehaničku silu , omogućujući teškim strojevima da se pomiču, podižu, guraju i izvode precizne operacije. Njihov visok omjer sile i veličine, svestranost i izdržljivost čine ih nezamjenjivima u inženjerskim i industrijskim primjenama.

Što su Hidraulički cilindri ?

A hidraulički cilindar je mehanički pokretač koji proizvodi pravocrtno gibanje i sila korištenjem hidrauličke tekućine pod pritiskom, obično ulja. Za razliku od električnih ili pneumatskih aktuatora, hidraulički cilindri mogu isporučiti vrlo veliku snagu u kompaktnom dizajnu, što ih čini idealnim za teške strojeve.

Ključne komponente

• Cijev cilindra: Glavno šuplje tijelo u kojem se kreće klip.
• Klip: Pretvara hidraulički tlak u mehaničko gibanje.
• klipnjača: Prenosi kretanje na pokretne dijelove stroja.
• Brtve: Osigurajte da hidraulička tekućina ostane unutar cilindra i održava tlak.
• Završne kapice: Učvrstite cilindar i osigurajte točke za pričvršćivanje.

Kako rade hidraulički cilindri

Hidraulički cilindri rade na temelju Pascalov zakon , koji kaže da se pritisak koji se primjenjuje na zatvorenu tekućinu prenosi jednako u svim smjerovima. Operacija uključuje:

1. Hidraulička tekućina ulazi u cilindar pod pritiskom.
2. Tlak gura klip , uzrokujući pravocrtno gibanje.
3. Klipnjača se izvlači ili uvlači , prenoseći silu na povezane strojeve.

Moderni hidraulički sustavi uključuju pumpe, spremnici i ventili za kontrolu protoka, tlaka i brzine, omogućujući precizan i gladak rad.

Vrste hidrauličkih cilindara

Hidraulički cilindri dostupni su u različitim tipovima ovisno o njihovom dizajnu i primjeni:

Primjena hidrauličkih cilindara

Hidraulički cilindri imaju široku primjenu zbog svoje snagu, pouzdanost i preciznost :

• Građevinski strojevi: Bageri, buldožeri, dizalice i utovarivači oslanjaju se na cilindre za kopanje, podizanje i premještanje teških materijala.
• Proizvodnja i automatizacija: Strojevi za prešanje, strojevi za injekcijsko prešanje i robotski sustavi koriste cilindre za ponovljivo, kontrolirano kretanje.
• Poljoprivreda: Traktori, kombajni i plugovi koriste hidrauličke cilindre za podešavanje oruđa i učinkovito obavljanje teških zadataka.
• Prijevoz: Kiper kamioni, viličari i kamioni za smeće koriste cilindre za podizanje, naginjanje i pomicanje tereta.
• Pomorstvo i zrakoplovstvo: Cilindri kontroliraju upravljanje, stajne trapove, otvore i druge teške pomične dijelove.

Prednosti korištenja hidrauličkih cilindara

1. Izlaz velike snage: Sposoban za pomicanje ili podizanje teških tereta s kompaktnom strukturom.
2. Preciznost i kontrola: Ventili za kontrolu protoka omogućuju točnu kontrolu brzine, sile i položaja.
3. Izdržljivost: Dizajniran da izdrži teška radna okruženja i kontinuirani rad.
4. Svestranost: Dostupan u više veličina, tipova i konfiguracija za montažu.
5. Energetska učinkovitost: Hidraulički sustavi mogu učinkovito distribuirati energiju kroz više cilindara.
6. Prilagodba: Cilindri se mogu prilagoditi duljini hoda, tlaku i montaži kako bi odgovarali određenim strojevima.

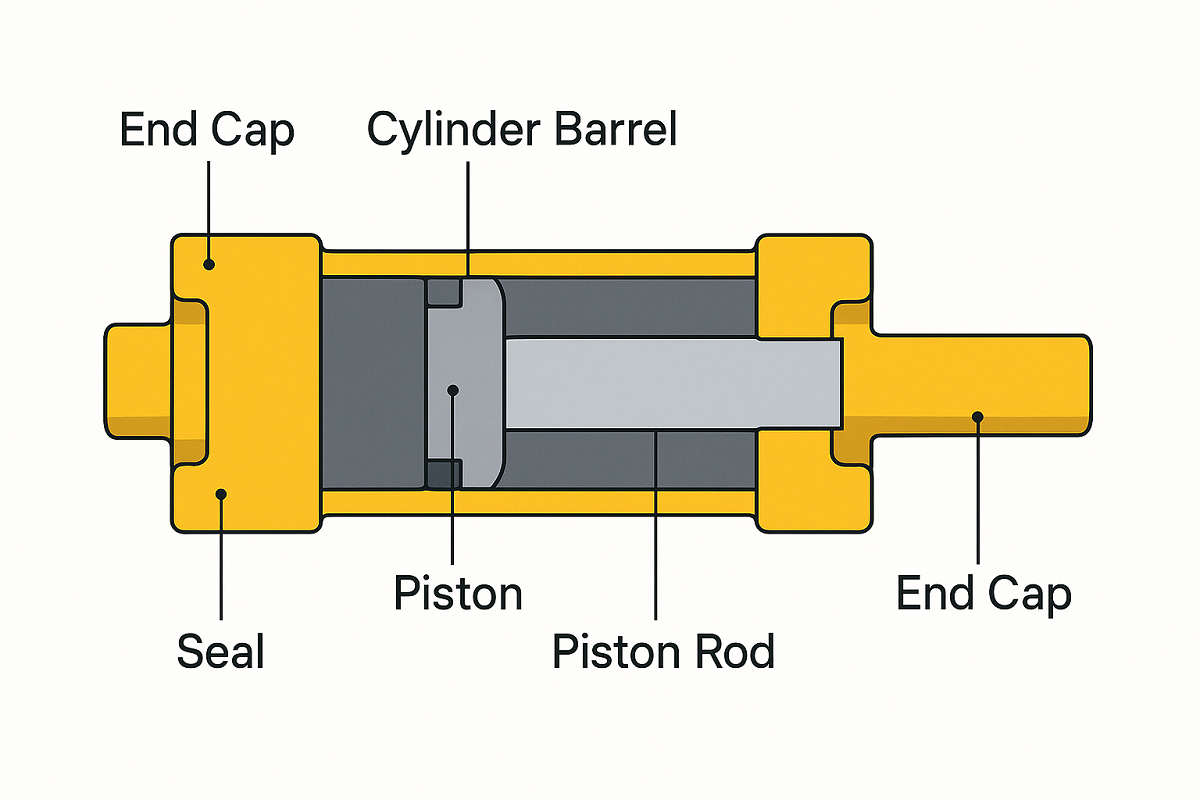

Vizualni dijagram hidrauličkog cilindra

 ------------------------ |       Završni poklopac | ------------------------ |        Pečat | ------------------------ |      Cijev cilindra ||  ------------------ || |     Klip |  ||  ------------------ | ------------------------ |        Klipnjača | ------------------------

Figure 1: Basic structure of a hydraulic cylinder showing key components.

Zaključak

Hidraulički cilindri su moć iza modernih strojeva , pretvarajući hidraulički tlak u kontrolirano linearno gibanje. Oni su ključni u građevinarstvu, proizvodnji, poljoprivredi, transportu i zrakoplovstvu. Razumijevanjem različitih vrsta, načela rada i primjene hidrauličkih cilindara, inženjeri i operateri mogu maksimalno povećati učinkovitost, pouzdanost i sigurnost u radu strojeva.

Bilo da se radi o cilindar s jednostrukim djelovanjem za jednostavne zadatke dizanja ili a dvostruki teleskopski cilindar za tešku građevinsku opremu , ovi aktuatori su srž industrijske kontrole kretanja, pružajući oboje snaga i preciznost .
